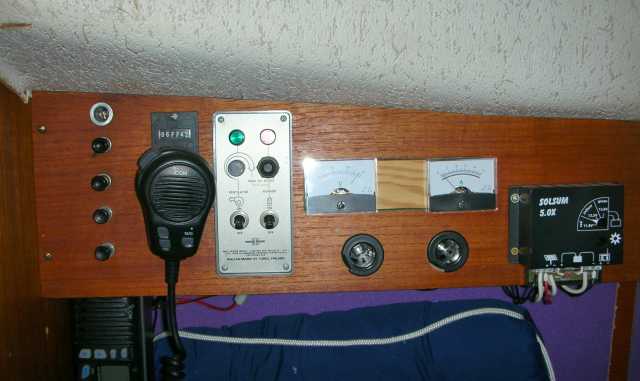

El-panelen före ombyggnad.

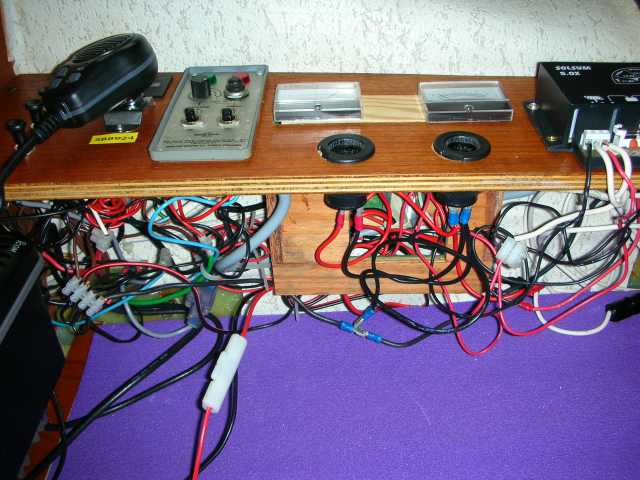

Radio och CD-spelarens el-installation.

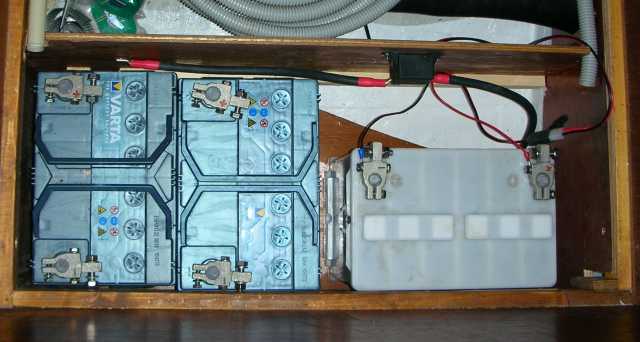

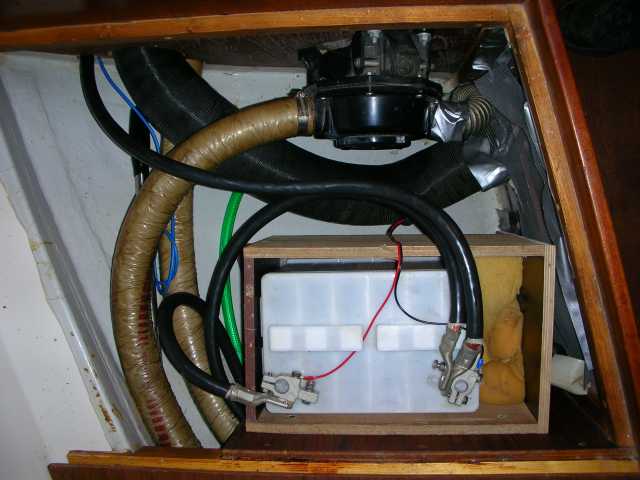

Startbatteriet. Placerat i förpiken.

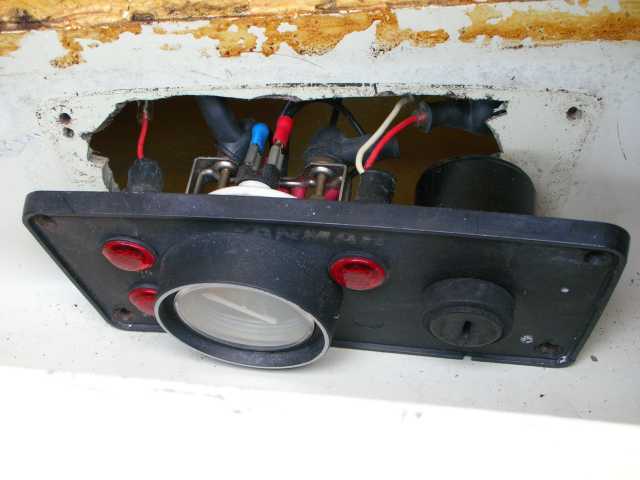

Motorns el-panel i SB handskfack. Rätt placerat men hålet (!). Det kunde också lagts lite högre upp för att minska risken för vattenläckage.

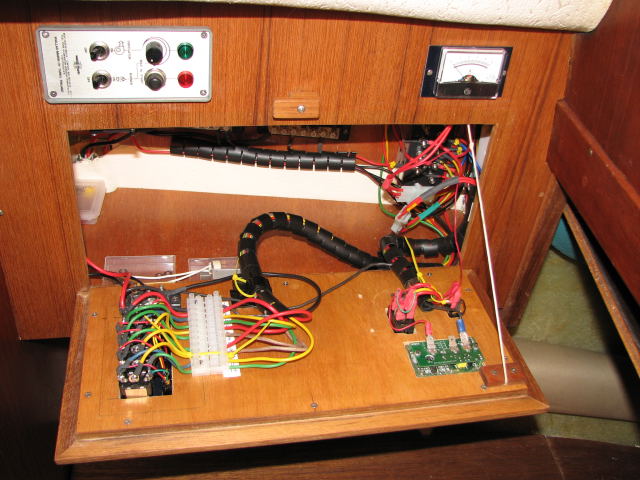

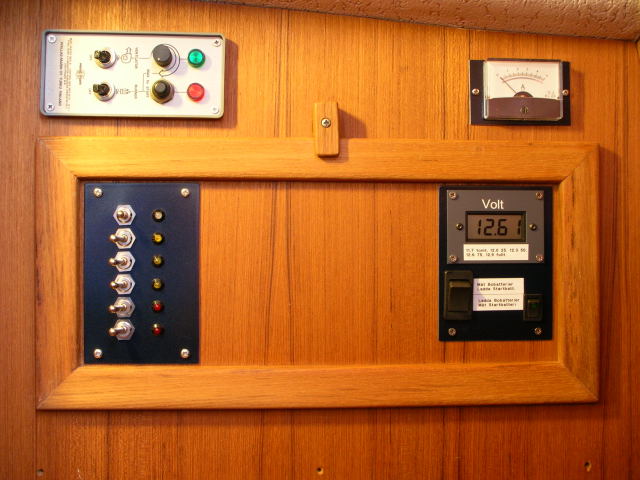

El-panelen gjord nedfällbar. Bakom finns automatsäkringar och kopplingslister. Jordfelsbrytare, säkring och laddare (skymtar i svart till höger i bilden) för landström monterade mot det nya skottet i stickkojen på BB sida.

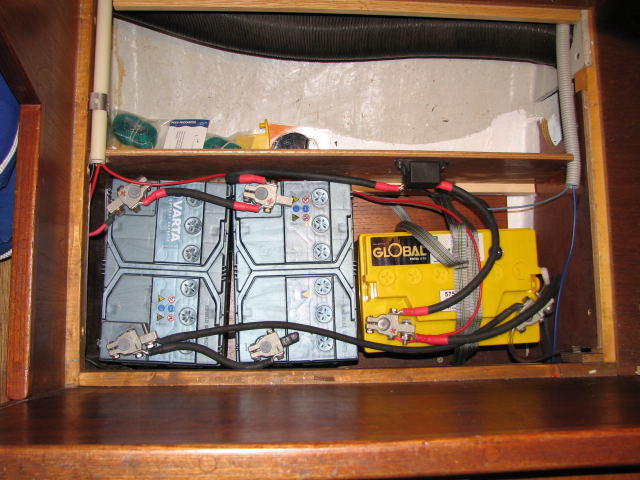

Batterierna flyttade från placeringen i förpiken (?) till stuvfacket SB om motorn i stickkojen. Startbatteriet till höger. Relä för parallellkoppling av alla 3 batterier styrs av motorns oljetryck och av en omkopplare på elpanelen. Laddningen från solcellerna ständigt inkopplade på förbrukningsbatterierna (till vänster).
